PBR TT

PBR TT

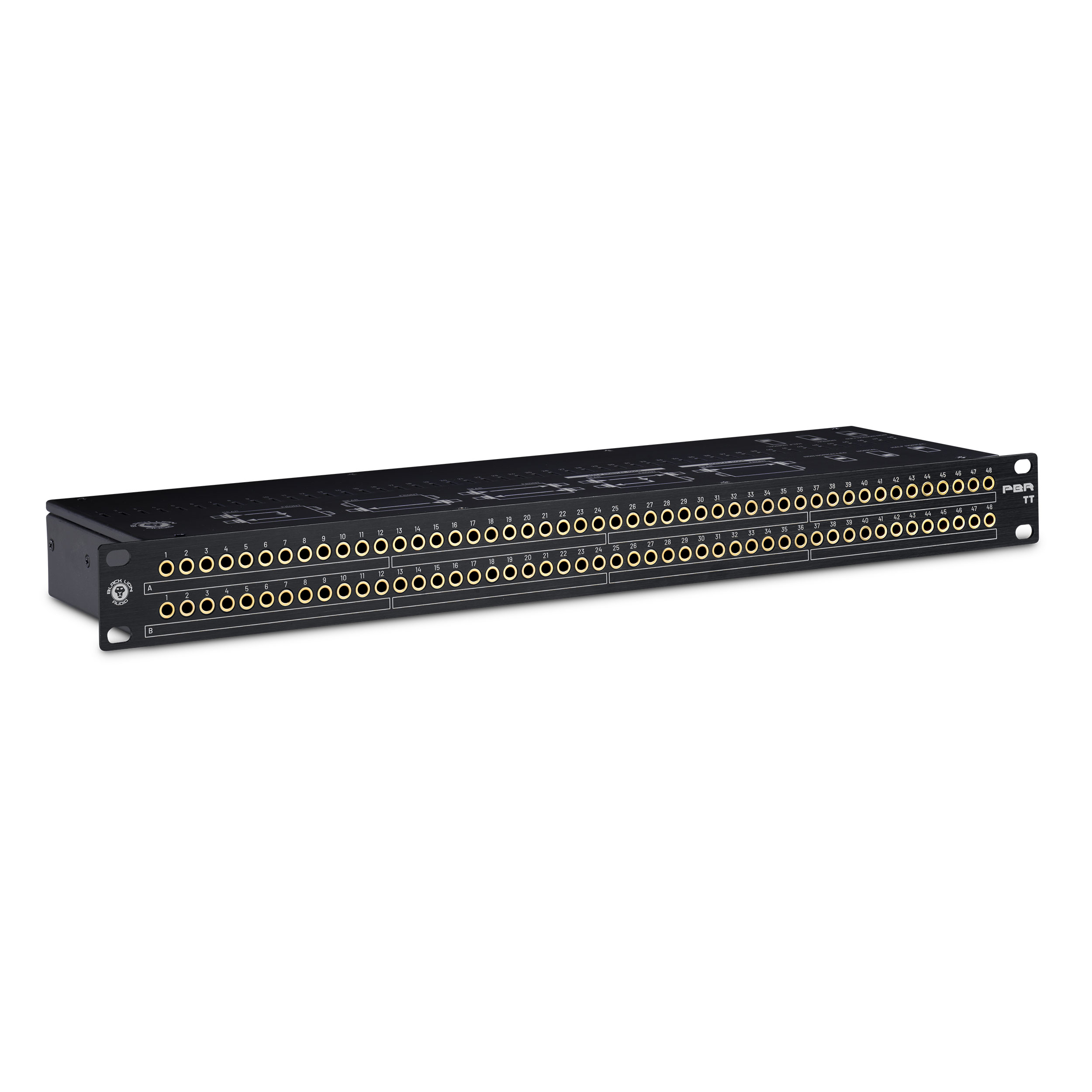

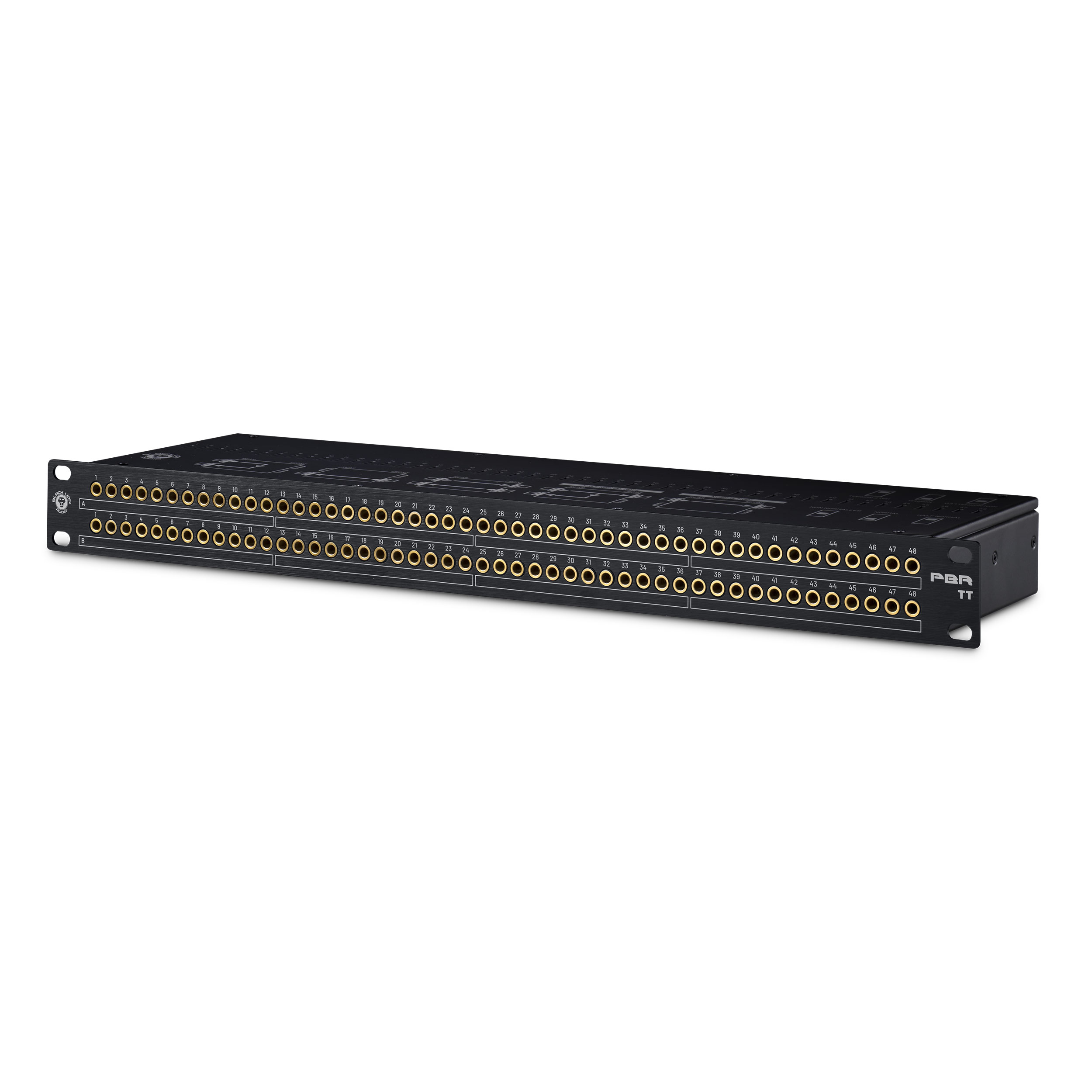

パッチングにもスタジオ&オーディオ・グレードを!PBR TTは、様々な知識と経験を有するBlack Lion Audioならではの96ポイントのTT/バンタム・パッチベイです。リア・パネルには12基のDB25端子が用意され、全てのTT/バンタムおよびDB25端子にオーディオ・グレードのゴールド・メッキ処理を施し、トップ・パネルにはモジュール毎のノーマル/ノンノーマル/ハーフノーマルのモード切り替えスイッチが用意され、直列またはスプリッターとして使用できます。ブラック・アルマイト仕上げの高品位なフロント・パネルなど、高い品質と利便性を両立したPBR TTは、パッチングに最高の結果をもたらします。

購入|¥115,500



パッチングにもスタジオ&オーディオ・グレードを

配線が便利になるだけでは不十分です。モディフィケーションからスタートしたBlack Lion Audioは、プロオーディオの様々な知識と経験を有し、デザイン、パフォーマンスともに卓越した製品をシカゴから提供しています。優れたシグナル・パスは音楽制作に重要であり、PBRシリーズは最高の結果をもたらします。

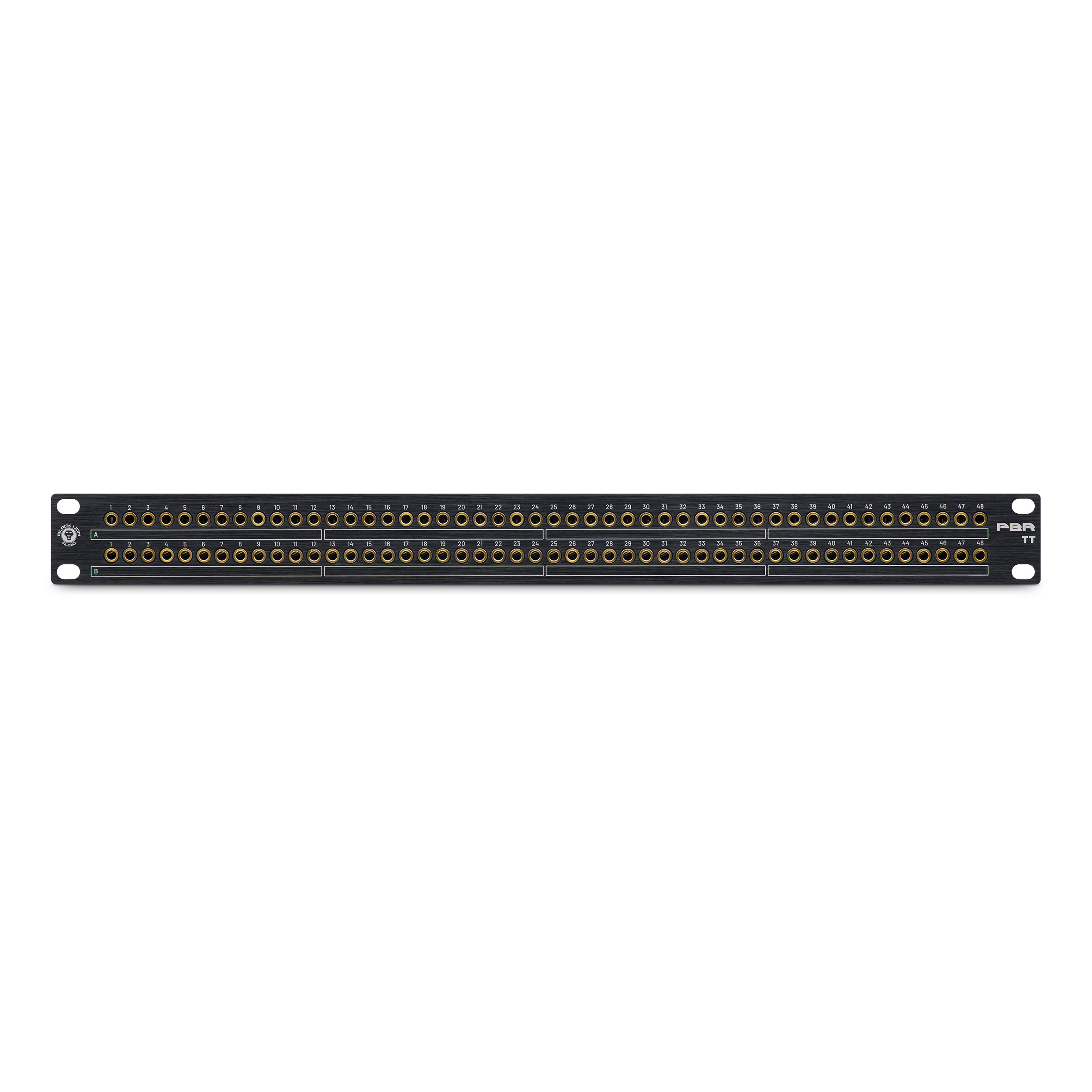

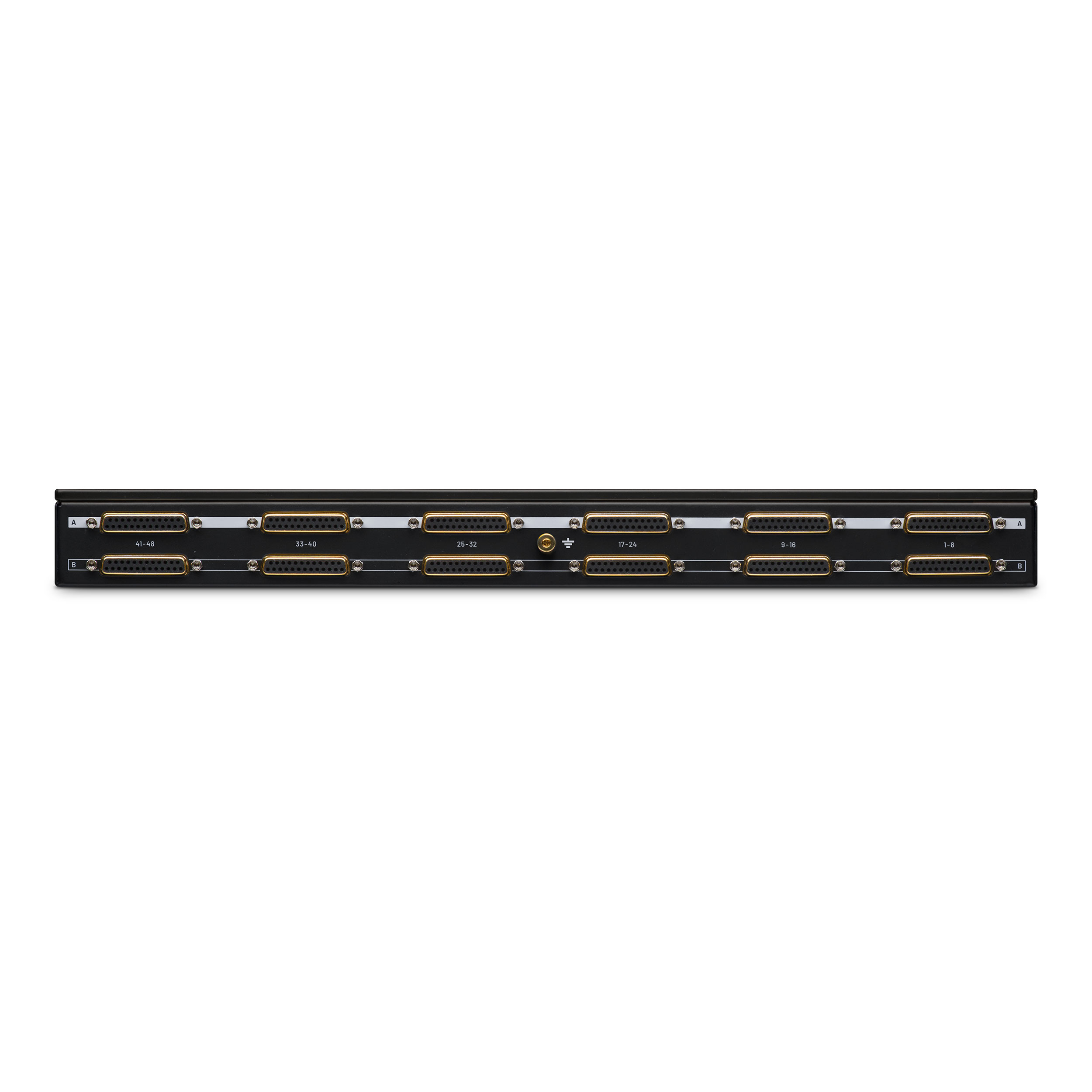

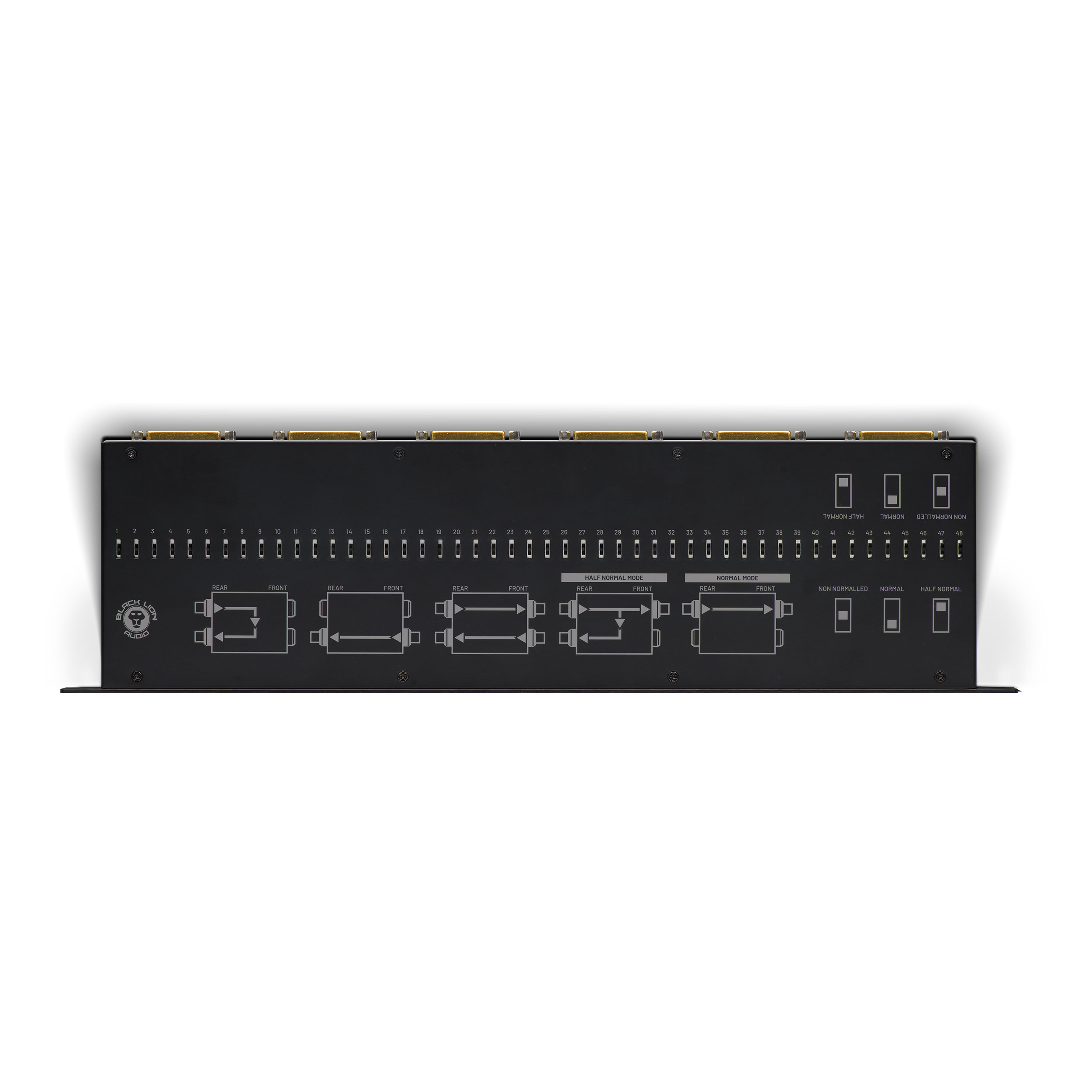

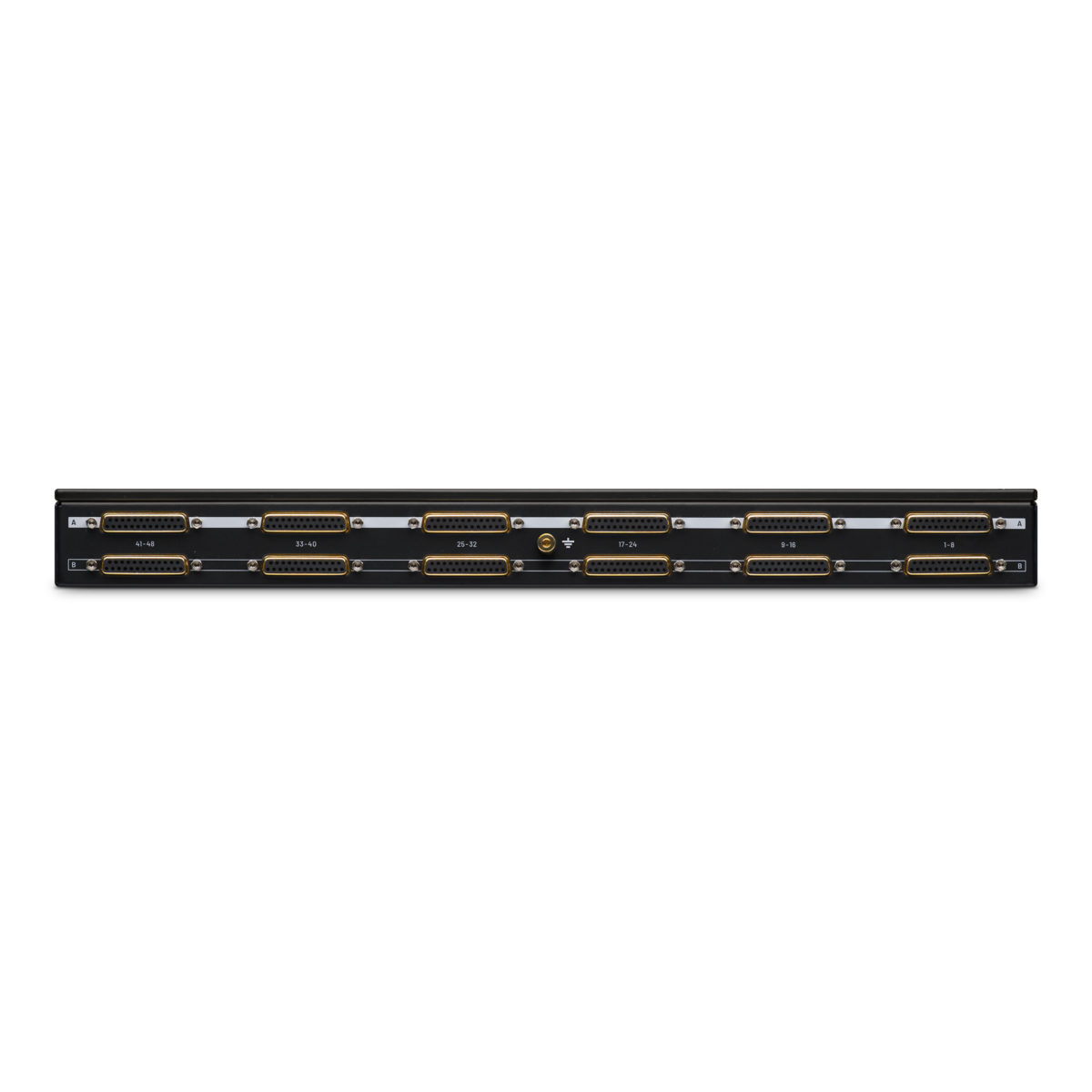

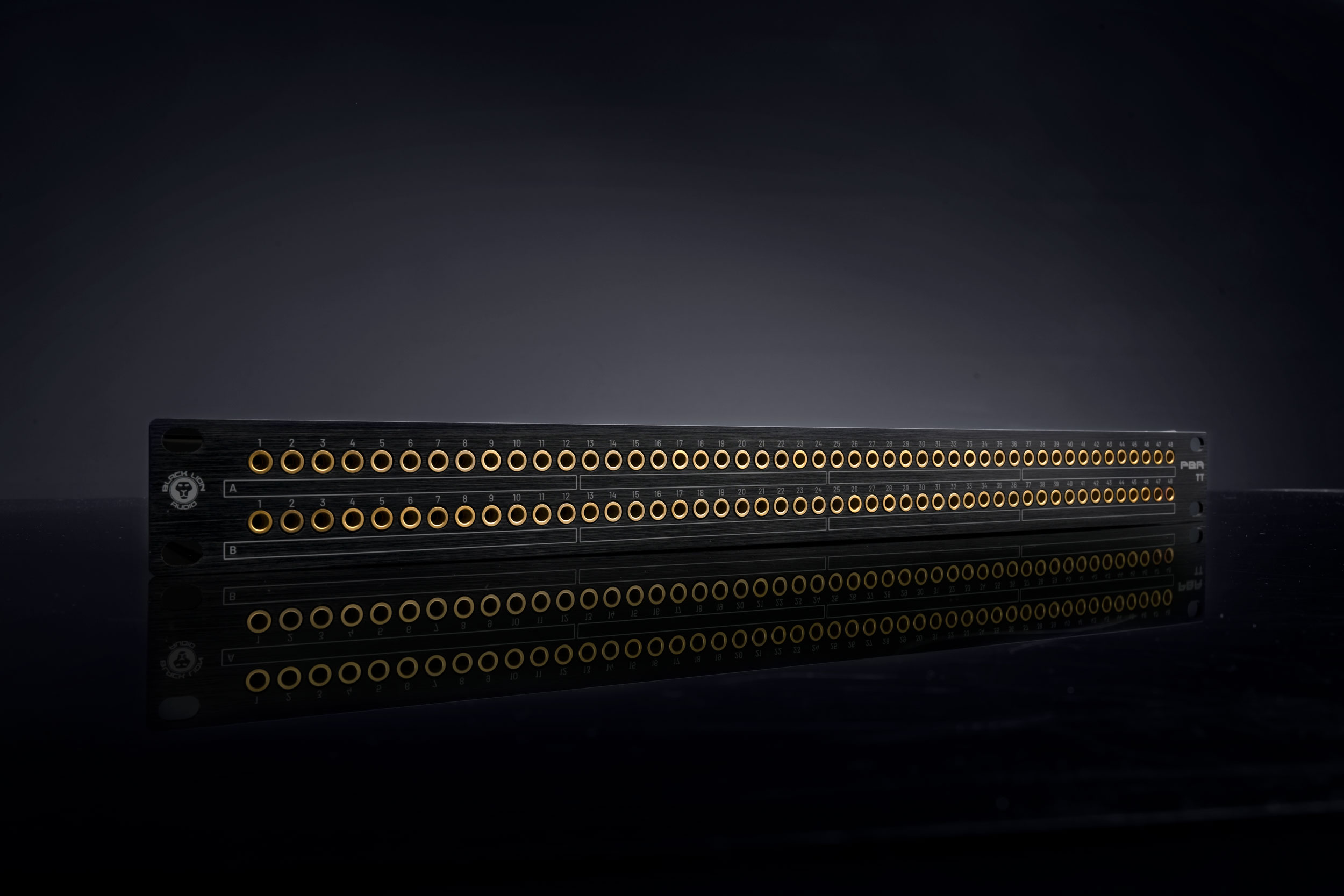

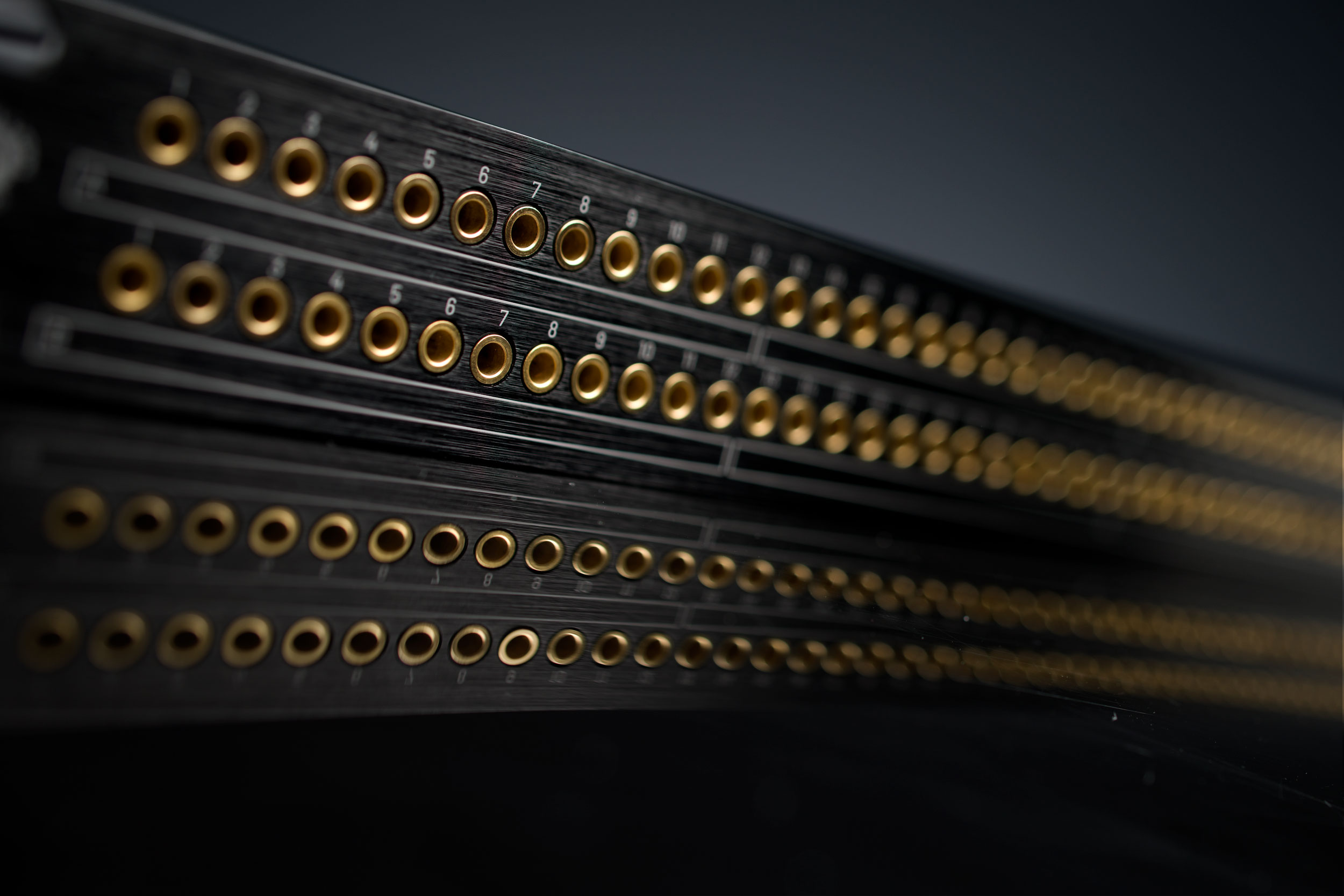

PBR TTは、シリアスなスタジオにも対応する96ポイントのTT/バンタム・パッチベイです。フロント・パネルには96ポイントTT/バンタム端子、リア・パネルには12基のDB25端子(TASCAM配列)が用意され、全てオーディオ・グレードのゴールド・メッキ処理が施されています。モジュール毎のモード切り替え(ノーマル、ノンノーマル、ハーフノーマル)は、トップパネルのスイッチからアクセスでき、ノーマライゼーション・モードを設定します。スイッチは10,000回以上の使用に耐え、アース接続はリアに用意されノイズを生じさせるグラウンド・ループを防ぎます。

パッチベイのシグナル・フロー

パッチベイの各モジュールでの信号の流れは、物理的な接続とモード設定(ノーマルまたはハーフノーマル)の両方の影響を受けます。最も一般的な構成では、信号はリア上段の接続からパッチベイに入り、リア下段の接続から出て行きます。逆に、フロントでは、上段の接続が出力、下段の接続は入力になります。 図に示すとおり、モジュールのリア上段とリア下段のジャックに端子が差し込まれている場合、リア上段から入った信号はリア下段の出力に直接送られます。この接続方式をパッチベイの「デフォルト/THRU」設定としておき、通常のシグナル・フローに使うと良いでしょう。モジュールの上段に何も接続されていない場合、フロント下段の入力からの信号はリア下段の出力に送られます。モジュールの4つすべてのジャックにプラグが差し込まれている場合、リア上段の入力に接続された信号はフロント上段の出力に送られ、フロント下段の入力からの信号はリア下段の出力に送られます。

ノーマル・モード

ノーマル・モードでは、複数のデバイスを直列で実行できます。これを行うには、パッチベイのフロントでパッチ・ケーブルを使用してデバイスを相互接続します。例えば、プリアンプからの信号をコンプレッサーに送り、最終的にはリバーブに送るということができます。ケーブルをフロント上段に差し込むと、リア下段に差し込まれているケーブルの接続が断たれます。

ハーフノーマル・モード

モジュールがハーフノーマル・モードの時、リア上段、リア下段、フロント上段のジャックに端子が差し込まれると、信号はリア上段からフロント上段に送られます。この時、図1の接続が断たれることはありません。 パッチベイに入って来る信号を2つの異なる送り先に送ることで、パッチベイをスプリッターとして使用できます。これは信号の並行処理やアプリケーションのモニタリングに便利です。ハーフノーマル・モードになっているモジュールのフロント下段にケーブルを差し込むと、リア上段とリア下段のジャック間の接続が断たれます。

ノンノーマル・モード

「オープン」とも呼ばれます。 ノンノーマル構成では、上列と下列は端子列は一切接続されていません。ノンノーマルのオペレーションに設定されているモジュールは、フロントからリア、またはリアからフロントに信号をストレートにルートさせますが、垂直方向にはルートさせません。デバイスが自動でどこかにルーティングするのを防ぎたいセットアップに便利です。

バンタム・パッチ・ケーブルについて:

BLAでは、Hosa、Mogami、Rean、Neutrik、RedCoのケーブルで動作を検証を行い安全かつ信頼性を確認しています。ご使用に関しては、これらの動作検証済みブランドのケーブルをご利用ください。

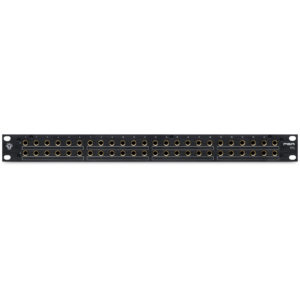

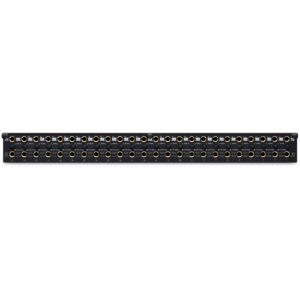

Black Lion Audioのエンジニア・チームは、妥協のない品質の実現に向けて尽力しました。Black Lion Audioならではの堅牢性だけでなく、ブラック・アルマイト仕上げのフロント・パネルで美しさも兼ね備えています。Black Lion Audioでは、ノーマル/ハーフ・ノーマルのモード切り替えを搭載した48ポイントTRSパッチベイのPBR TRSと、フロントに出力4系統を装備し一時的なパッチングも容易にした16ポイントXLRパッチベイのPBR XLRも用意しています。

パッケージ内容

• 日本語マニュアル
• 製品保証書
• ラベルシート1枚
• ワッシャー24個

マニュアル

PBR TT英語版マニュアル
※PBR TT日本語版マニュアルはエムアイセブンジャパンが販売した正規品に同梱されています。
